Ein RFID-Audioplayer, den ich für meinen Sohn gebaut habe. Aus Platinen, Kabeln und vielen gedruckten Teilen wurde ein Gerät nur für ihn — für Musik, Hörspiele und Geschichten.
- Bauart
- Einzelstück
- Gehäuse
- 3D-Druck
- Steuerung
- RFID · Tasten
- Herzstück
- ESP32
// Die Geschichte
Warum dieser Player entstanden ist
Der AT-1 ist kein gekauftes Produkt, sondern ein handgebautes Einzelstück. Das Gehäuse entstand Teil für Teil in CAD und im 3D-Drucker; Platinen, Lautsprecher, Tasten, Display und RFID-Leser wurden anschließend zu einem eigenen Gerät zusammengesetzt.
Eine RFID-Karte wählt die Geschichte aus, die großen mechanischen Tasten steuern die Wiedergabe. Dahinter arbeitet ein ESP32 mit einer Software, die mit dem Gerät gewachsen ist und immer wieder an unseren Alltag angepasst wurde.
Diese Seite bewahrt nicht nur Quellcode und technische Daten, sondern vor allem den Weg von den ersten losen Modulen bis zum fertigen Player.
// Das fertige Gerät

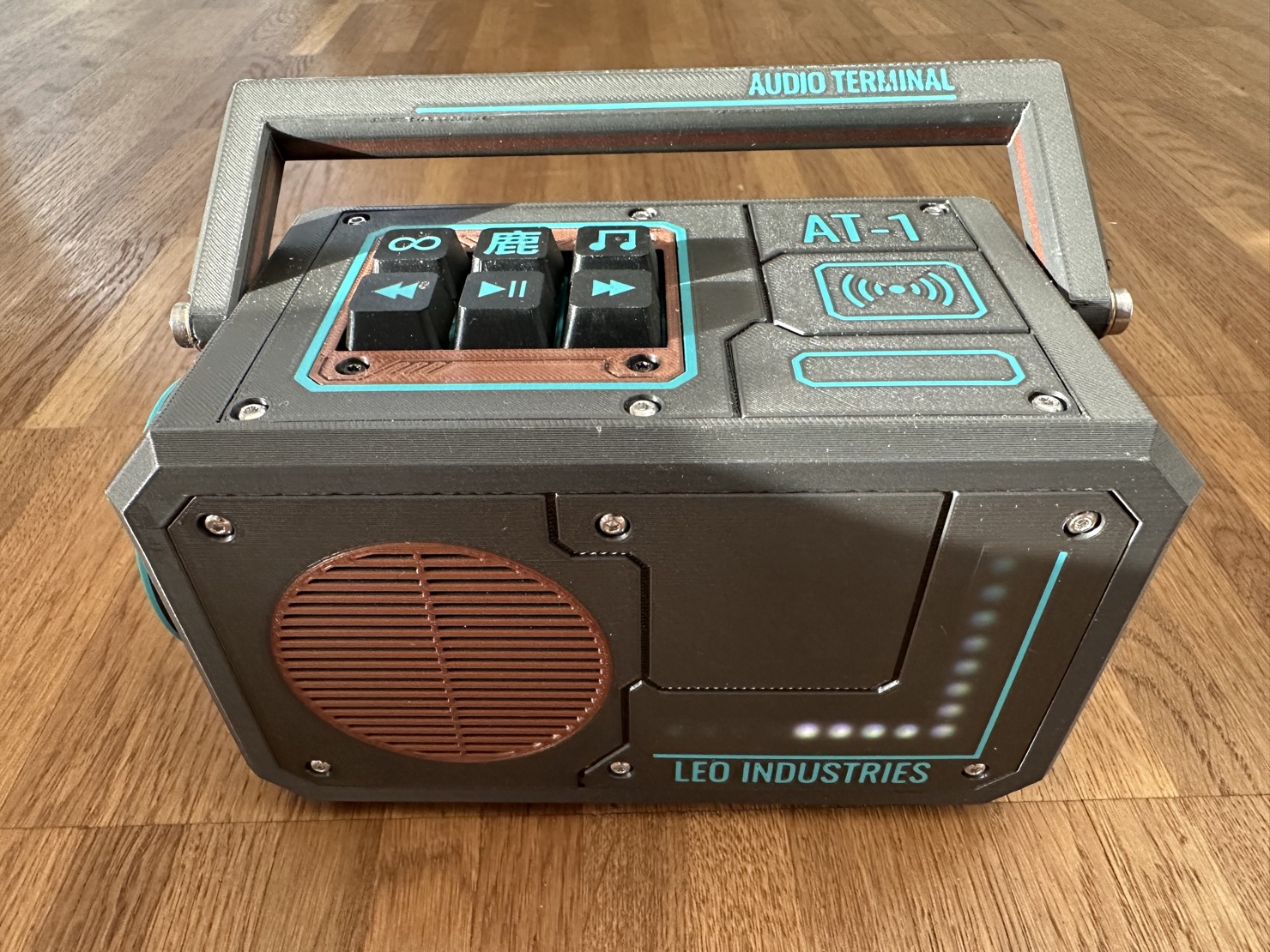

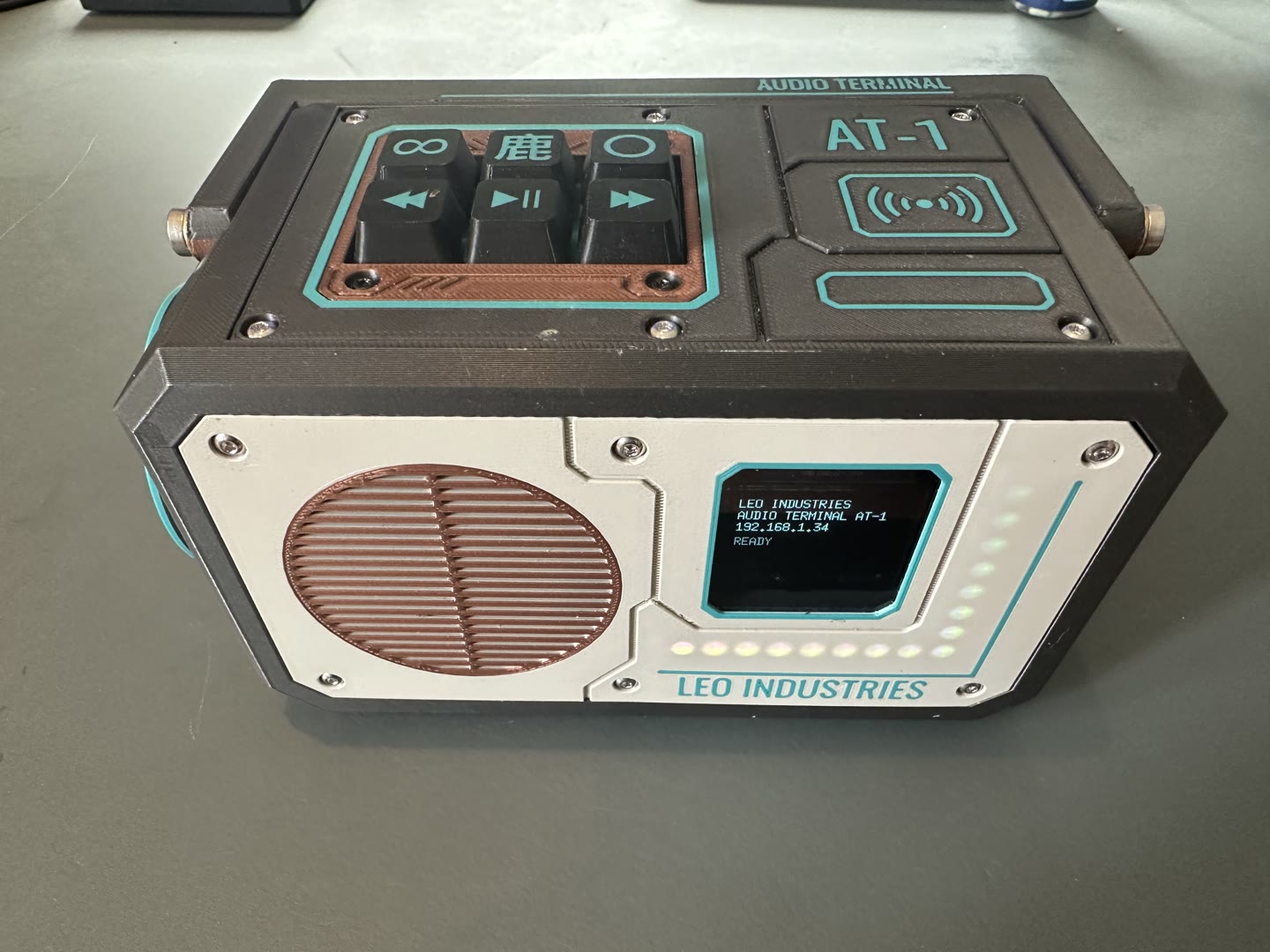

So sieht der AT-1 heute aus
Ein robustes, tragbares Gehäuse mit klaren Bedienelementen — und mit genügend Schrauben, damit es sich jederzeit wieder öffnen und reparieren lässt.
Das Gehäuse wurde von Hand in CAD konstruiert und aus mehreren Materialien gedruckt. Jede Seite hat eine Aufgabe, und alle wichtigen Baugruppen bleiben für Wartung und spätere Umbauten erreichbar.

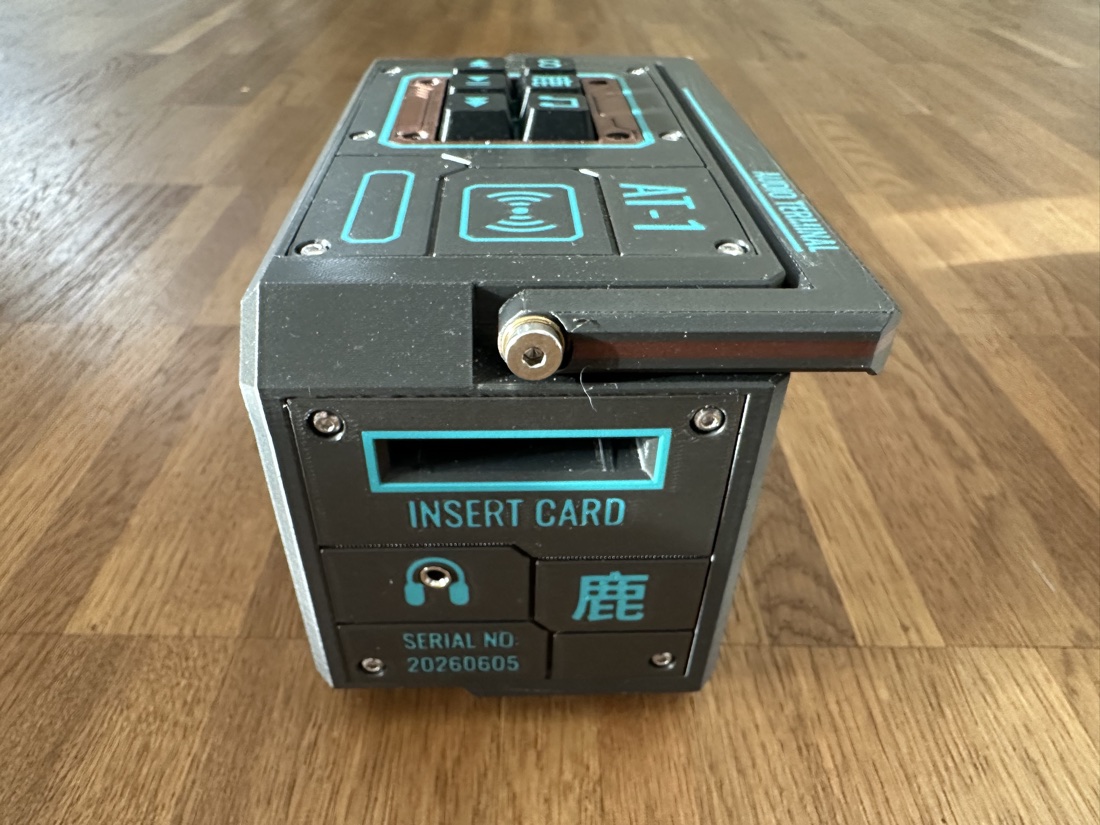

- RFID-Kartenschacht für Geschichten und Musik
- Mechanische Tasten, Drehregler und 128×64-OLED
- Peerless-Lautsprecher und Kopfhöreranschluss
- LiFePO₄-Akku, Echtzeituhr und Statusbeleuchtung
// Bautagebuch
Von Einzelteilen zum AT-1

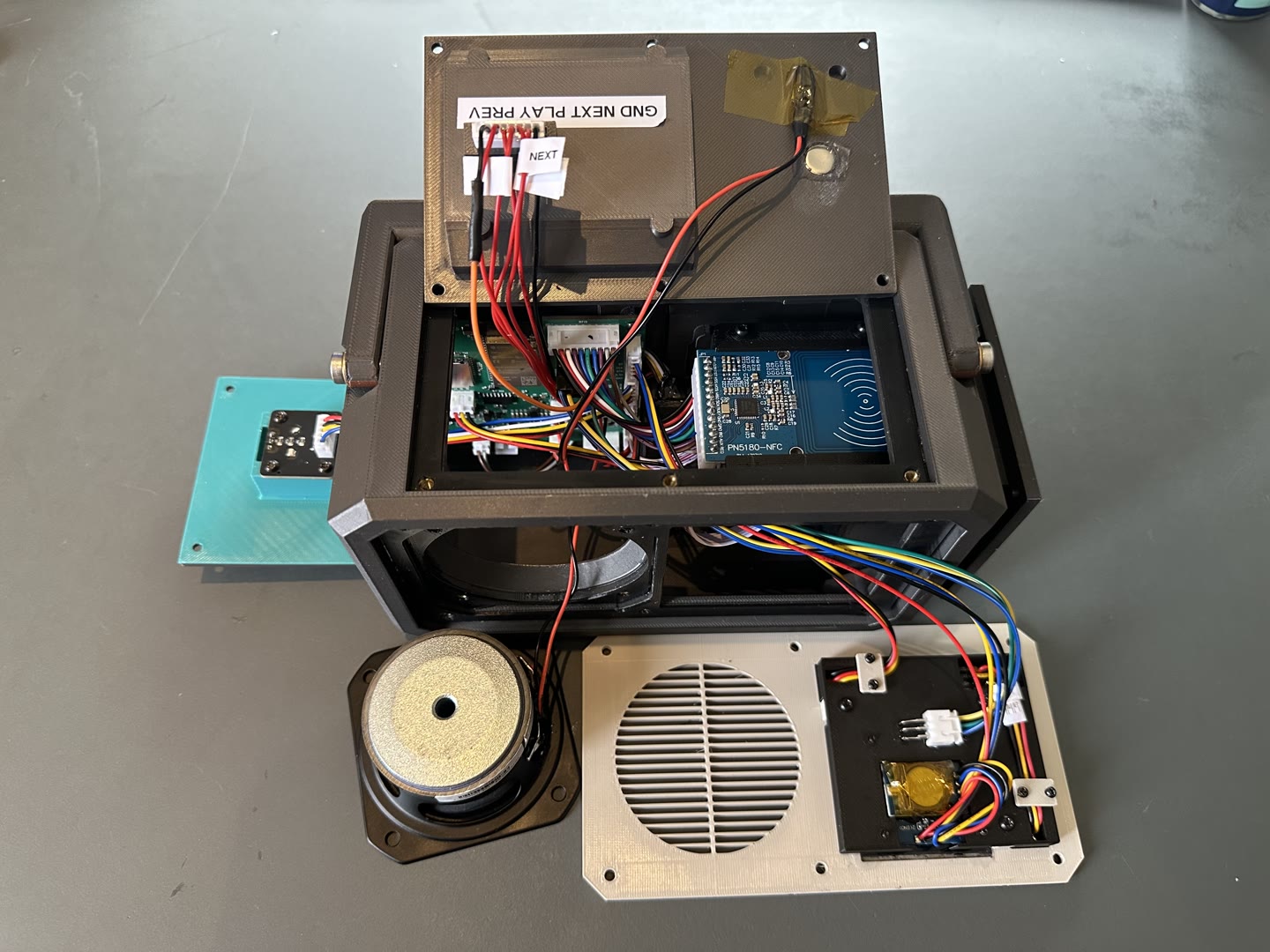

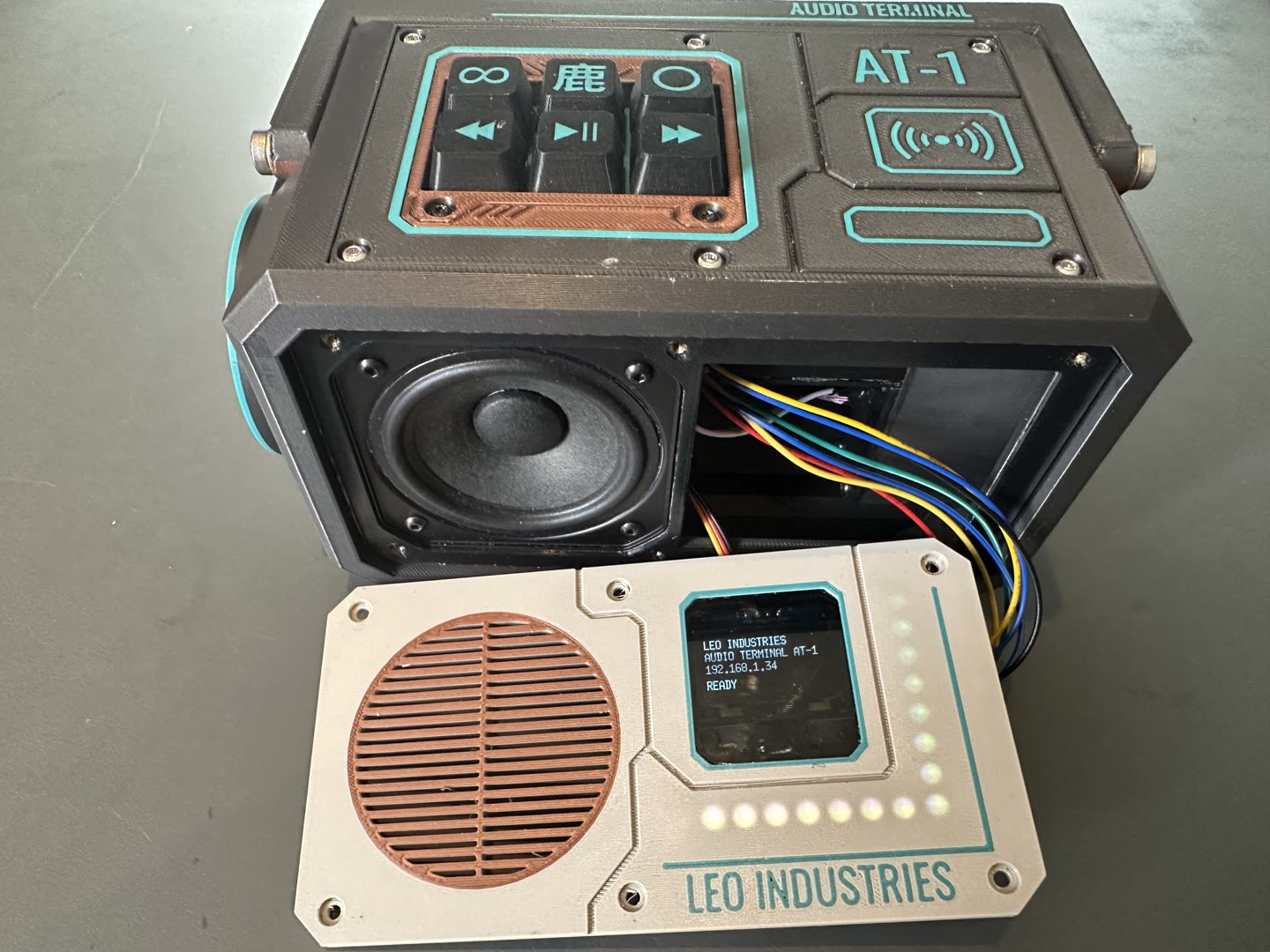

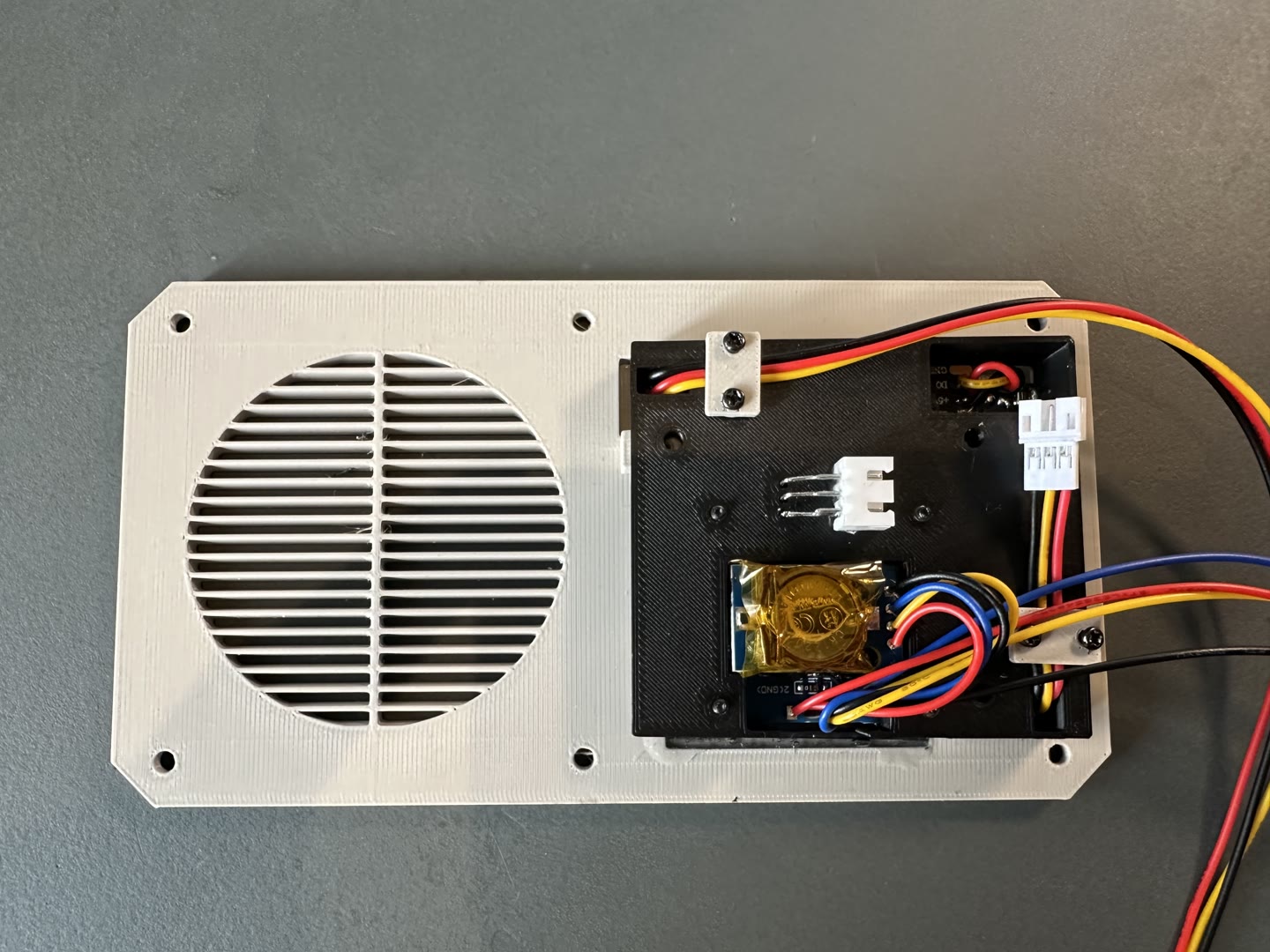

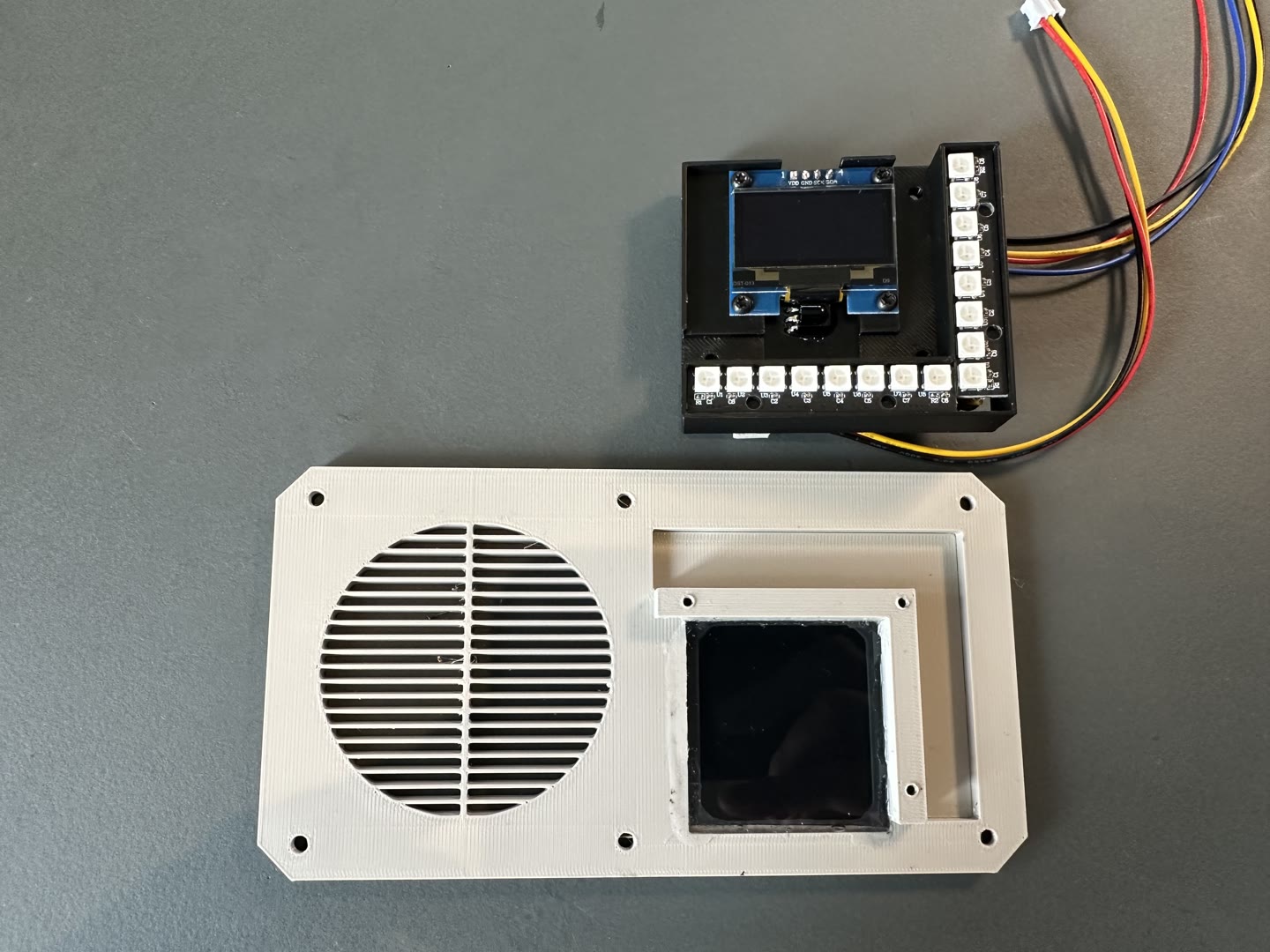

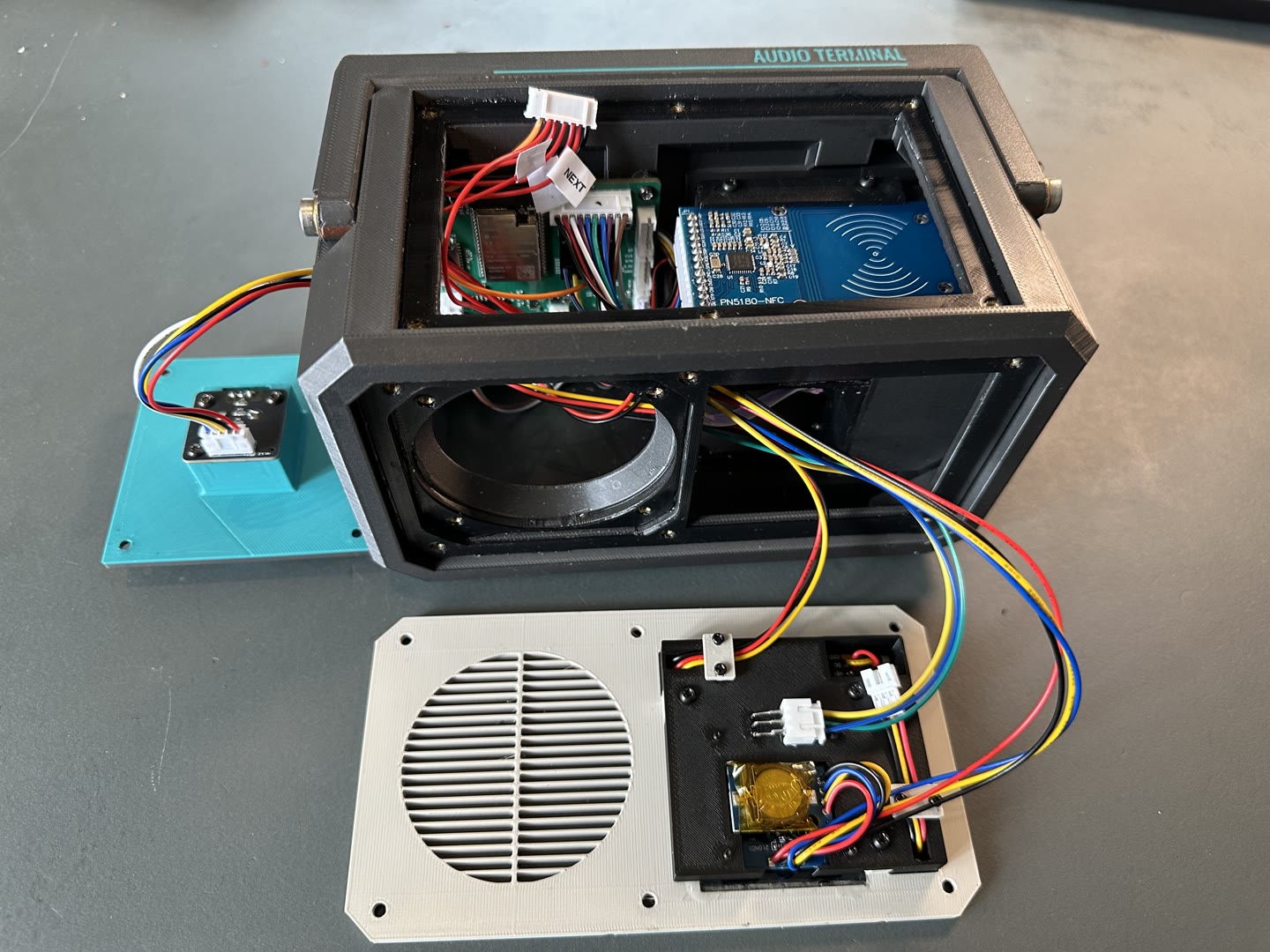

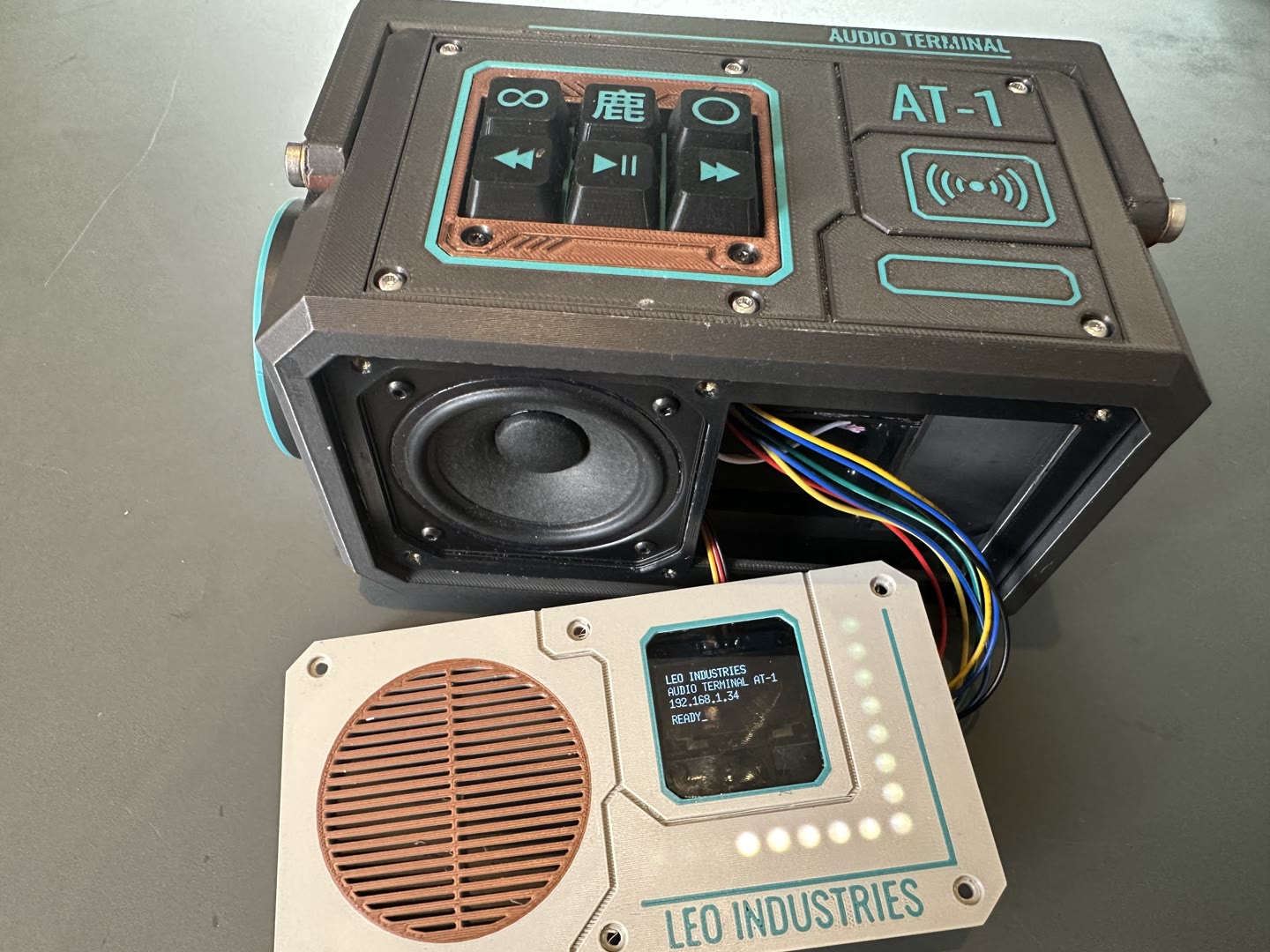

Die Fotos folgen dem Aufbau: erst die einzelnen Module, dann das offene Gehäuse, zuletzt Verdrahtung und Funktionstest.
// Technisches Datenblatt
Was im Inneren steckt
Die wichtigsten Komponenten des abgebildeten Aufbaus. Die vollständige Stückliste, Druckdateien und Software liegen im Repository.
- Hauptplatine
- ESPuino complete Rev. 5.1 · ESP32
- RFID
- NXP PN5180
- Anzeige
- 128×64 OLED · SH1106 / SSD1306
- Lautsprecher
- Peerless TC7FD00-04
- Akku
- LiFePO₄ · 3,2 V · 6000 mAh
- Bedienelemente
- Drehencoder · 6× Kailh BOX Navy
- Statuslicht
- 2× 8 WS2812B · weiße Standby-LED
- Echtzeituhr
- DS3231 · batteriegepuffert

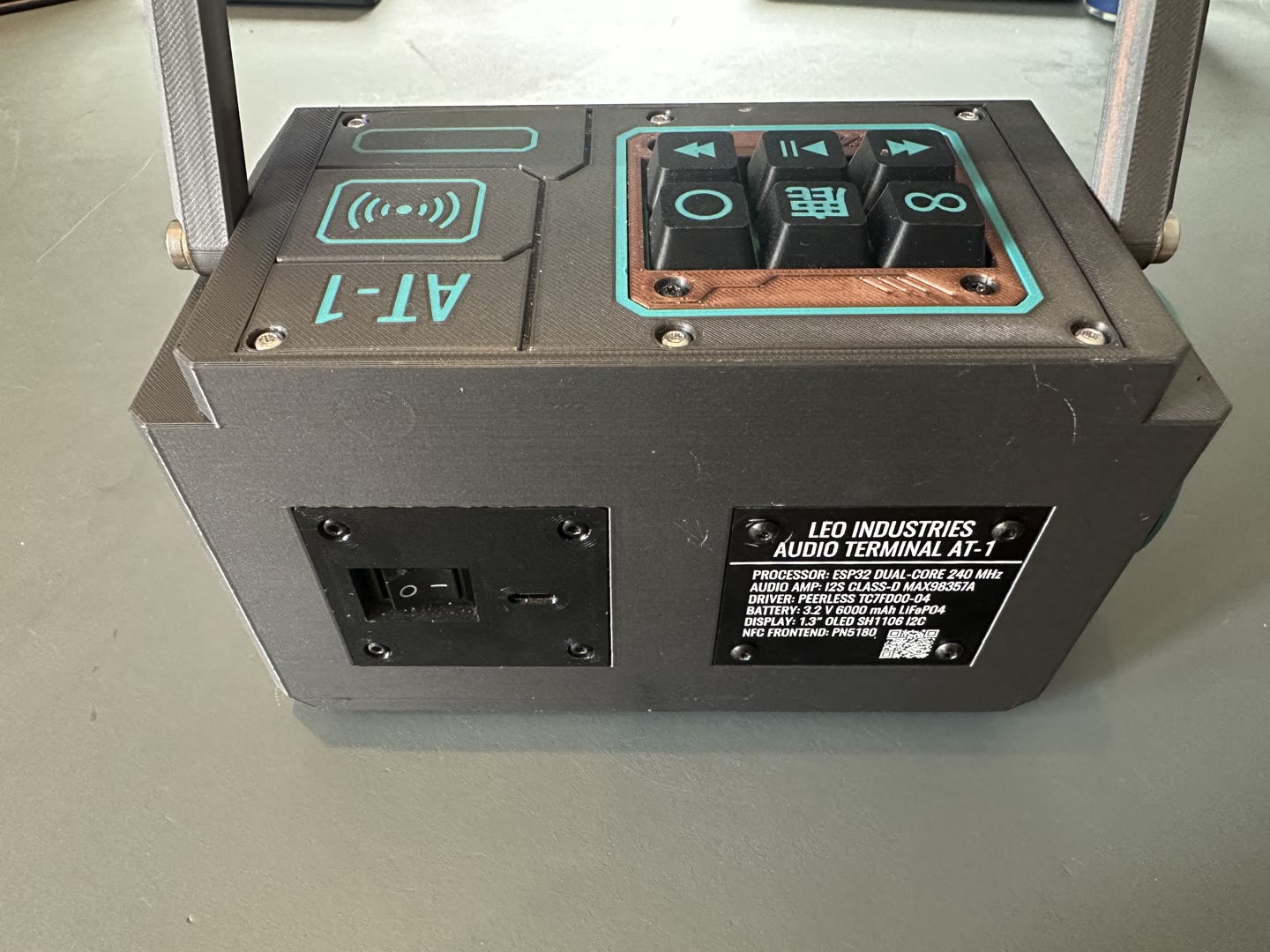

- Anschlüsse
- Kopfhörer · USB · Stromschalter
- Funk & Netzwerk
- WLAN · Bluetooth · MQTT · HomeKit
- Gehäuse
- XPETG Matt · PETG · TPU 85A
- Software
- ESPuino-Fork · PlatformIO / Arduino
